Máquina de biselamento e corte de tubo de alta velocidade

Modelo: DPCBM-16Aa/24Aa

Características
1. A máquina de biselamento e corte de tubo de alta velocidade fornece uma capacidade de biselamento de ≤5Min /dois biseles de tubo (DN200 SCH40).
2. Cortador e bisel: bisel e cortador de tubo simultaneamente.
3. A qualidade de bisel da máquina de biselamento e corte de tubo de alta velocidade é boa.
4. Não há necessidade de cortar excedente de modo que o material pode ser poupado.
5. A máquina de biselamento e corte de tubo de alta velocidade possui fraca mobilidade.

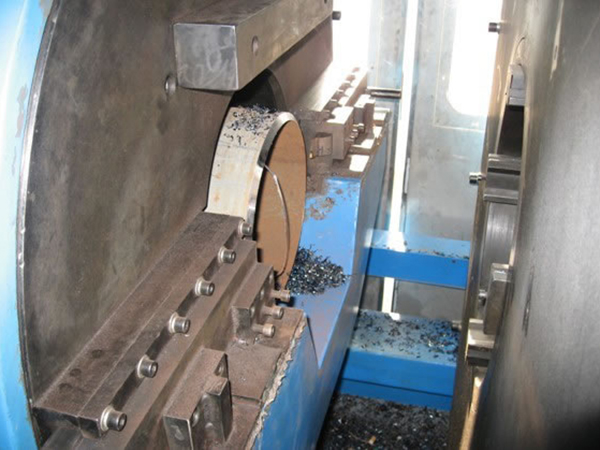

6. Fixação de centragem síncrona com o mecanismo de fixação do ressalto acionado pelos cilindros hidráulicos dianteiro e traseiro; o disco da lâmina de corte e chanfro gira em alta velocidade em torno do centro da tubulação; quando gera diferença de velocidade de 2 discos de corte internos e externos que são respectivamente acionados por 2 servomotores, o mecanismo de acionamento da engrenagem de alimentação de corte começa a mover-se, para alimentar alimentação radial automática para ferramentas de corte e ferramentas de biselamento; equipado com dispositivo de refrigeração por pulverização; Parâmetros de bisel pré-definidos através da interface homem-máquina da tela de toque do PLC; trilho de guia de quatro colunas e quatro lineares e dois elevadores para compor o sistema de levantamento que permite a centragem automaticamente mecânica; corte e chanfro em uma operação (produz dois biséis em simultâneo); eficiência de chanfradura extremamente alta; aplicável para grande quantidade de usinagem de bisel de tubo de parede espessa STD (≤25mm).

Aplicações
A máquina de biselamento e corte de tubo de alta velocidade é usada para corte de grande quantidade de tubos com espessura de parede padrão ou estrutura de parede fina e biselamento com bisel em forma de V.

Parâmetros técnicos da máquina de biselamento e corte de tubo de alta velocidade
Diâmetro do tubo aplicável: DN400/DN600
Espessura da parede de tubo aplicável: 3~12MM
Materiais aplicáveis: aço de carbono, aço de liga, aço inox, aço criogénico, etc
Forma de bisel: V

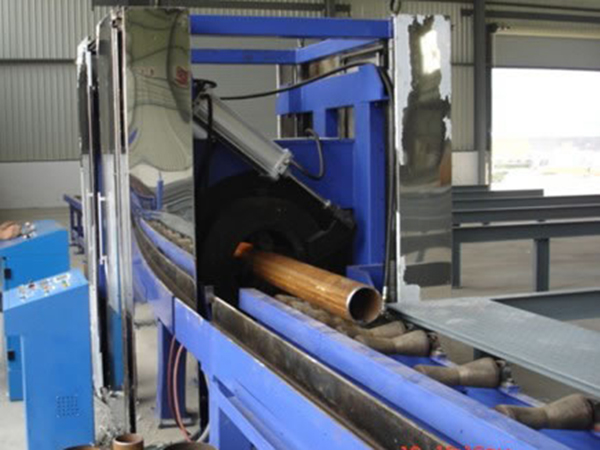

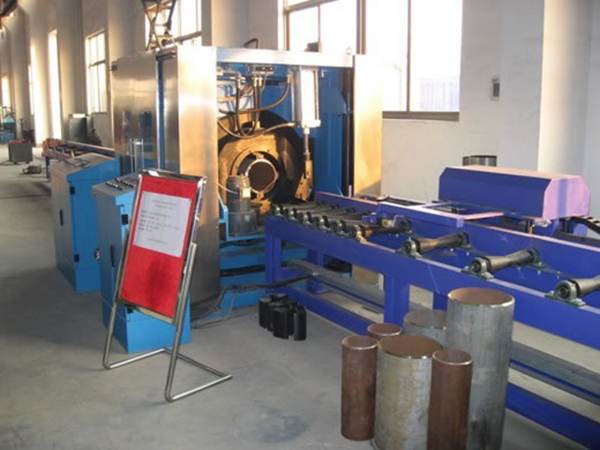

Estrutura: uma estrutura de quatro colunas de suspensão é usada. Uma vez que é oco, o tubo pode ir para a máquina diretamente e é fixado lá. O cortador roda e corta o tubo circunferencialmente com alta velocidade.
Direcção de corte: Longitudinal
Conduzido pelo: Motor
Sistema de fixação: fixado pelo cilindro
Sistema de controlo : Controlo VF PLC e tela de toque com interface homem máquina
Sistema de medição de comprimento: Um sistema de medição de comprimento-mecânico pode ser proporcionado caso seja necessário para medir o comprimento dos tubos assim como o seu corte e biselamento com a ajuda do sistema de transporte da máquina de biselamento e corte.
Alinhamento mecânico: Um dispositivo de elevação e abaixamento automático está equipado para ajustar automaticamente a elevação central da máquina de biselamento, de modo que tubos com diferentes diâmetros obtenham a mesma elevação inferior na linha de produção para obter entrada/saída de tubos na máquina facilmente.

Sistema de transporte: Sistemas de transporte para corte e biselamento são instalados nos lados dianteiro e traseiro da máquina de biselamento caso seja necessário.
