Máquina de armação rápida e fabricação de tubos

Modelo: PFFUM-16Aa/24Aa/32Aa/48Aa/64Aa;PFFUC-16Aa/24Aa/32Aa/48Aa/64Aa

Características

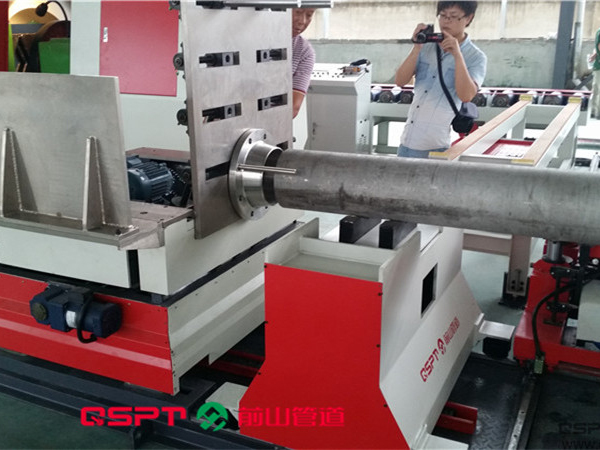

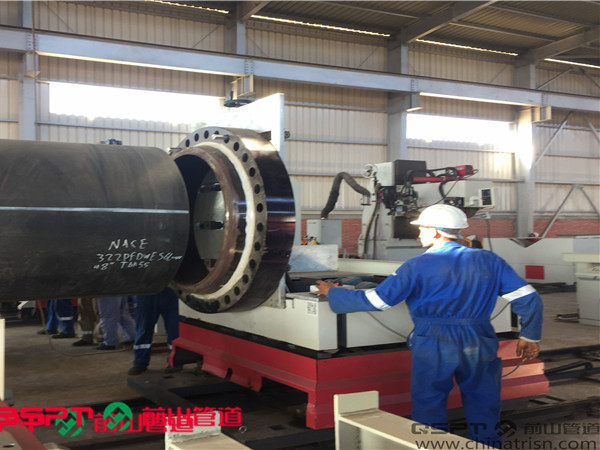

1. A máquina de armação rápida e fabricação de tubos fornece uma armação e solda por ponto de tubo recto com acessórios tais como cotovelo de flange, tubo em T, etc. directamente.
2.A máquina aumenta a eficiência e a qualidade de acessórios de tubos tais como cotovelo de flange, ferramenta em T,etc, encaixando-os.
3. A máquina de armação rápida e fabricação de tubos exige baixa habilidade para armação de tubo e flange e reduz a deficiência do trabalho para os operadores.
4. Produto patenteado, a primeira máquina de montagem multifuncional comercializada; realiza montagem multi-funcional de acessórios de tubos e tubagens, tais como flange, cotovelo, T, redutor, etc; realiza movimento elétrico em seis direções para cima / baixo, esquerda / direita, frente / trás; com carrinhos de deslocamento de duplo suporte; operado pela caixa de controle da liga de alumínio. É a máquina mais eficiente amplamente utilizada no mercado interno e no exterior.
5. Produto patenteado; adequado para montagem de segmentos com “acessórios + tubos + acessórios”; eficiência de montagem aumentada em mais de 100%; duas cabeças de montagem multifuncionais; dois carrinhos de suporte móveis; um trilho de usinagem; Cabeças de montagem instaladas separadamente em ambas as extremidades do trilho e percorrem a linha central na direção axial de acordo com o comprimento do tubo; montagem sincronizada em ambas as extremidades (cabeças de montagem se movem automaticamente em seis direções: cima / baixo / esquerda / direita / trás / frente); operado com caixa de controle de liga de alumínio.

Aplicações
A máquina de armação rápida e fabricação de tubos é usada para tubos e acessórios com espessura da parede padrão (A1/A2) e tubos e acessórios com espessura da parede pesada (A3/A4).

Parâmetros técnicos da máquina de armação rápida e fabricação de tubo
Diâmetro do tubo aplicável: DN400/DN600/DN800/DN1200/DN1600
O tubo mais longo: 6M (ou dependendo da situação)
Sistema de armação: 1 conjunto/2 conjuntos
Movimento para cima /para baixo: Com parafuso de elevação, conduzido electricamente
Movimento para esquerda/direita: trilho de guia linear, conduzido e movimentado electricamente
Rotatividade vertical: Com parafuso de elevação, conduzido electricamente
Movimento transversal: esteira de aço do tipo quadrado com condução motorizada
Capacidade de carregamento min: 500KG/1000KG; 750KG/750KG/1500KG/1500KG
Sistema de esteiras: 2 conjuntos
Capacidade de carregamento max: 2,500KG
Movimento transversal: condução manual
Sistema de suporte: 1 conjunto
Comprimento da faixa: 7.5M (ou depende da situação)
Tipo de esteira: esteira do tipo quadrado
