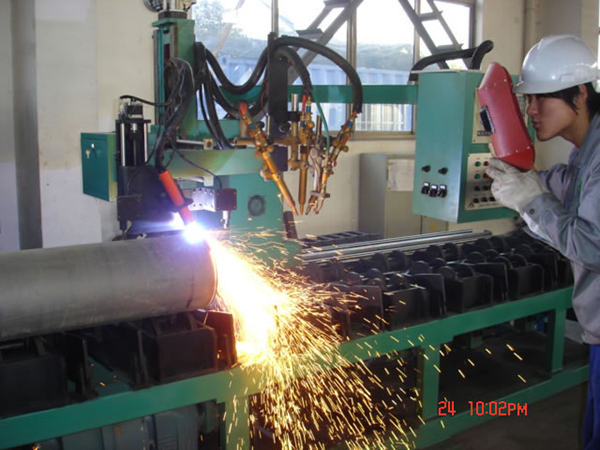

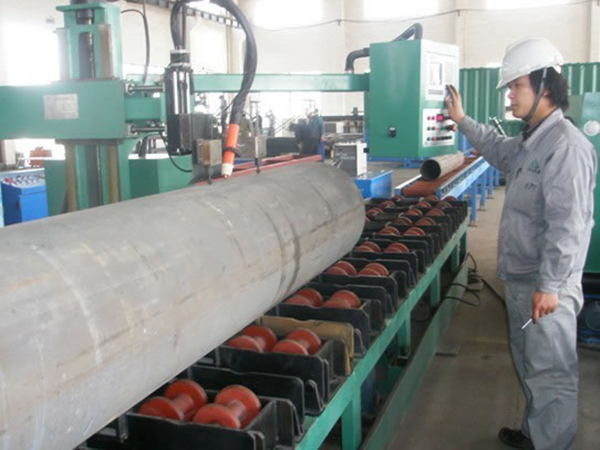

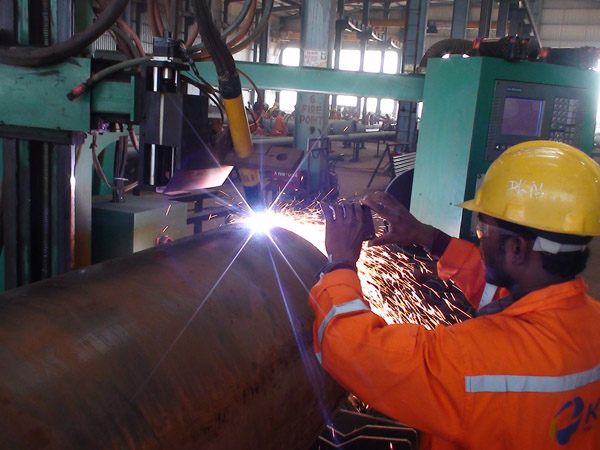

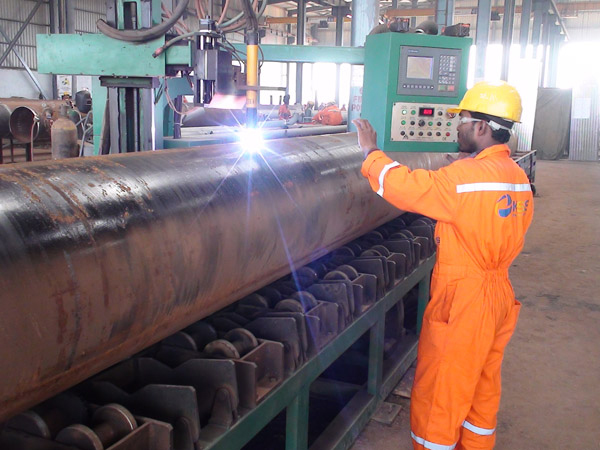

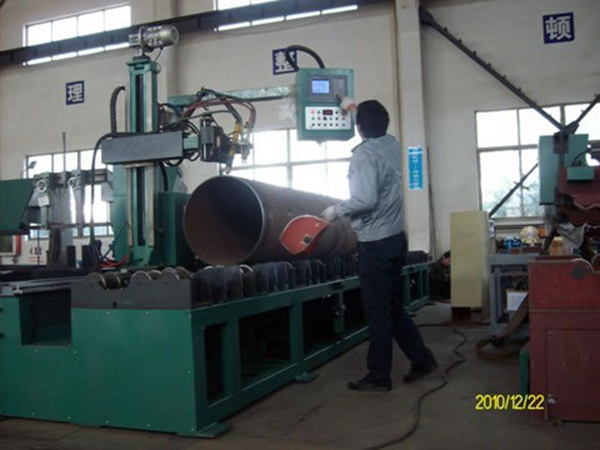

Máquina de corte e biselamento por plasma de tubo com banco de rolos

Modelo: BPPBM-24A

Características
1. A máquina de corte e biselamento por plasma de tubo com banco de rolos fornece bom desempenho em linha (concebida de acordo com equipamento para produção em linha ).
2. Ela fornece a velocidade de ≤2Min/bisel de tubo (DN200 SCH40).
3. Tem um corte de biselamento de : corte e biselamento simultaneamente.
4. A máquina de corte e biselamento por plasma de tubo com banco de rolos fornece boa qualidade de biselamento.

Parâmetros técnicos da máquina de corte e biselamento por plasma de tubo com banco de rolos
Diâmetro do tubo aplicável: DN100-600(φ114-610)
Espessura da parede aplicável: 1-18 mm
Materiais aplicáveis: aço de carbono, liga de aço, aço inox e aço criogénico
Comprimento de corte: 6350MM
Forma de bisel: V
Direcção de corte: Longitudinal
Banco de rolo :
(1). Estrutura: três rolos de linha com distância fixa
(2). Comprimento de banco de rolo:7000MM
(3). Sistema de condução: motor servo + redutor de precisão
(4). Rev: 0-2.5M/Min (ajuste de velocidade variável VF)
(5). Material do banco de rolo: 45#, tratamento azulado da superfície
(6).Precisão de rotação : <2.0MM
Sistema trole:
(1). Curso do trole: 6350MM (movimento longitudinal)
(2). Curso da tocha de corte : 700MM (para cima/para baixo); 300MM (direita/esquerda)
(3). Corte: com corte a plasma (pode ser equipada com corte a plasma)
(4). Angulo de tocha de corte: ±45° (Ajustável)
(5). Quantidade da tocha de corte: uma peça
(6). Erro de angulo: <2°
(7). Precisão de fixação de comprimento: <2.0MM

Sistema de controlo: sistema de corte CNC SH-2000H
Sistema de medição de comprimento: Medição de comprimento CNC que está incluido no sistema de controlo.

Sistema de transporte: Construído em sistema de transporte equipado com um levantador; além disso, um conjunto de sistema de transporte pode ser fornecido para máquina de corte e biselamento caso seja necessário e o transportador pode ser implementado manualmente ou eletricamente.
Potência de corte: Os nossos produtos OEM famosos na China (ou de acordo com as demandas dos clientes)
