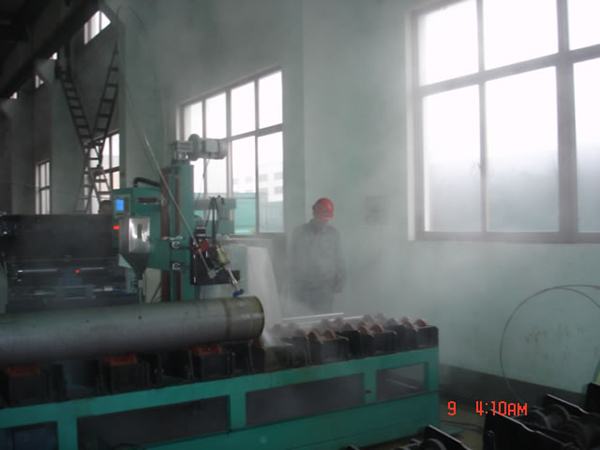

Máquina de biselamento e corte a jato de água de alta pressão

Modelo: BPWBM~24A

Funcionalidades
1. O desempenho em linha da máquina de biselamento e corte a jato de água de alta pressão é muito bom (concebido de acordo com equipamento para linha de produção).
2. A capacidade de biselamento é de ≤4Min /bisel de tubo (DN200 SCH40).
3. Fornece corte e biselamento: efectua corte e biselamento simultaneamente.
4. A máquina de biselamento e corte a jato de água de alta pressão fornece boa qualidade de biselamento.

Parâmetros técnicos da máquina de biselamento e corte a jato de água de alta pressão
Diâmetro do tubo aplicável: DN100~600(φ114~610)
Espessura da parede aplicável: 1~18 mm
Materiais aplicáveis: aço de carbono, aço de liga, aço inox, aço criogénico e outros materiais
Comprimento de corte: 6350MM
Forma de bisel: V
Direcção de corte: Longitudinal
Banco de rolo:
Estrutura: três rolos de linha com distância fixa
Comrpimento de banco de rolo: 7000MM
Sistema de condução: motor servo + redutor de precisão
Rev: 0~2.5M/Min (ajuste de velocidade variável VF)
Material do banco de rolo: embalagem de aço de carbono com borracha
Precisão de rotação: <2.0MM
Sistema de trole:
Curso do trole: 6350MM (movimento longitudinal)
Curso da tocha de corte: 700MM (cima/baixo); 300MM (esquerda/direita)
Corte: corte a jato de água de alta pressão
Angulo de corte com água: ±45° (ajustável)
Quantidade de corte por água: uma peça de ferramenta a jato de água
Erro de angulo: <2°
Precisão de fixação de comprimento: <2.0MM
Sistema de controlo: sistema de corte CNC elevado
Sistema de medição de comprimento: Medição de comprimento CNC que está incluido no sistema de controlo
Sistema de transporte: Construído em sistema de transporte equipado com um levantador; além disso, um conjunto de sistema de transporte pode ser fornecido para máquina de corte e biselamento caso seja necessário e o transportador pode ser implementado manualmente ou eletricamente.
Gerador de alta pressão: Os nossos produtos OEM famosos na China (ou de acordo com as demandas dos clientes)
A pressão é aumentada pelo: Líquido (pelo sistema hidráulico e água de alimentação)
Capacidade da bomba de óleo: 90L/Min
Diâmetro do bico: 0.3mm max
Pressão mais elevada: 380MPa
Pressão de água contínua : 330MPa
Potência do motor: 37KW
